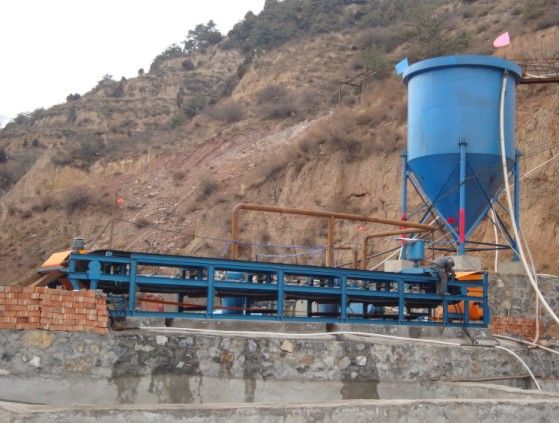

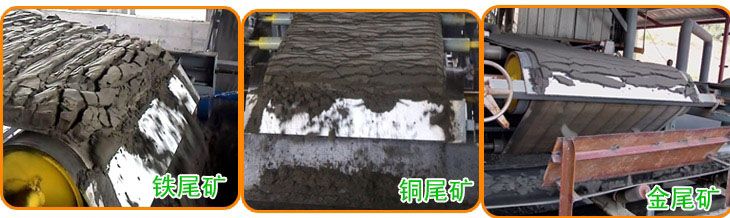

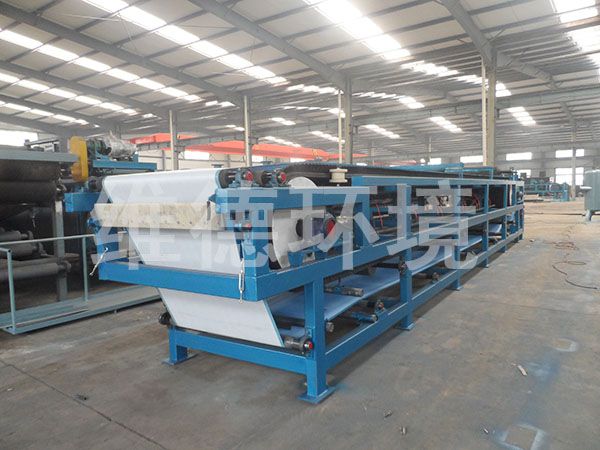

WDDU 橡胶带式真空过滤机是以滤布作为过滤介质,充分利用物料的重力,依靠真空负压为动力实现固液分离的高 效分离设备;我公司的橡胶带式真空过滤机经过多年的改进和完善,技术已达到国际先进水平,广泛应用于尾矿处理、电力环保、矿山、化工、冶金、造纸、食品、制药及煤炭等行业。
工艺流程示意图:
(1) 环形胶带采用伸缩性能良好的波浪形裙边与平胶带粘接结构,造价低、寿命长。且裙边可更换。
(2) 真空箱和胶带间设有环形摩擦带并以水密封、润滑、冷却,真空密封可靠,环形摩擦带摩擦阻力小、使用寿命长且更换方便、快捷。
(3) 胶带采用气垫式或者水膜支承,胶带漂浮在气垫或者水膜上,减少了运行阻力,有利于延长胶带的使用寿命。
(4) 胶带支撑滤布、承受真空吸力及传递功率和承受重量,并在真空箱上滑动,滤布不与真空箱接触,滤布的使用寿命较长。
(5) 实现了连续运行、连续过滤、洗涤等作业,可以维持稳 定的真空度,降低滤饼的含水量且有利于稳 定操作工艺条件。
(6)易损件少,故障率低,长期连续稳 定运行可靠,处理量大。
(7)控制系统可应用PLC技术,可实现设备运行的PID调节,设备运行的安全保障及设备的过程监控。
技术参数:
型号 | 滤带宽度mm | 过滤面积m2 | 滤带速度n/min | 主动力KW | 真空耗量m/min | 滤机再生水耗水量L/min | 真空度MPa |
WDDU1 | 400 | 1 | 0.5-5 | 0.75 | 2 | 20-40 | 0.053 |
WDDU5 | 1300 | 5 | 4.0 | 10 | 60-80 | ||
WDDU7 | 7 | 14 | |||||
WDDU9 | 9 | 5.5 | 18 | ||||
WDDU11 | 11 | 22 | |||||
WDDU13 | 13 | 26 | |||||
WDDU15 | 15 | 7.5 | 30 | ||||
WDDU17 | 17 | 34 | |||||
WDDU20 | 2000 | 20 | 11 | 40 | |||
WDDU4 | 24 | 50 | 100-120 | ||||
WDDU30 | 2100 | 30 | 15 | 60 |
